BGV-C1 vs EN 17206 vs SIL3: Stage Machinery Safety Standards Forklaret

Når du specificerer eller køber scenemaskineri, vil du støde på sikkerhedsstandarder som BGV-C1, EN 17206 og SIL3. Hver enkelt spiller en anden rolle, og forvirring af dem kan føre til ikke-kompatibelt udstyr, forsinkede godkendelser eller endda usikker drift.

Her er det klare svar: BGV-C1 er en tysk ulykkesforebyggende forskrift for underholdningssteder, EN 17206 er den europæiske sikkerhedsstandard for scenemaskineri, og SIL3 er et funktionelt sikkerhedsintegritetsniveau for kontrolsystemer. De er ikke konkurrerende certificeringer; de opererer på forskellige niveauer og supplerer hinanden. At forstå, hvordan de relaterer sig, er nøglen til at vælge udstyr, der vil blive accepteret i dit målmarked.

Indsatsen: Hvad disse standarder beskytter imod

Scenemaskineri flytter tunge byrder over folks hoveder. En enkelt fejl i en hejs, lift eller dens kontrolsystem kan forårsage alvorlig personskade eller ejendomsskade. Der findes nationale og internationale regler for at reducere disse risici til et acceptabelt niveau.

De tre udtryk, du spørger om, adresserer denne udfordring fra tre forskellige retninger:

• BGV-C1 definerer, hvad operatøren af et tysk spillested skal gøre for at holde udstyret sikkert, herunder inspektioner og dokumentation.
• EN 17206 definerer, hvordan scenemaskineri skal designes, beregnes, fremstilles og inspiceres i Europa.
• SIL3 definerer, hvor pålidelig en sikkerhedsrelateret kontrolfunktion skal være, udtrykt som sandsynlighed for fejl.

Du skal muligvis møde alle tre på det samme projekt, især hvis udstyret er bestemt til et tysk teater eller til et automatiseret system med kompleks kontrollogik.

BGV-C1: Den tyske regulatoriske baseline

BGV-C1 er det korte navn for den tyske regulering tidligere kendt som Berufsgenossenschaftliche Vorschrift für Sicherheit und Gesundheit bei der Arbeit , specifikt afsnittet, der dækker spillesteder og produktionssteder til sceniske forestillinger. I de senere år er det blevet omnummereret til DGUV Vorschrift 17, men industrien kalder det fortsat BGV-C1.

Denne forordning er direkte gældende i Tyskland. Det lægger forpligtelser på operatøren af ​​spillestedet, ikke kun på maskinproducenten. Det kræver blandt andet:

• Regelmæssige inspektioner foretaget af en kvalificeret person, med intervaller defineret ved risikovurdering.
• Dokumentation for hver inspektion, gemt til gennemsyn.
• Verifikation af, at sikkerhedsanordninger såsom endestop og nødstop fungerer korrekt.
• Klare regler for driftstrinsteknologi, herunder forbudte belastninger og tilladt brug.

For en maskinleverandør betyder overholdelse af BGV-C1 at levere udstyr, der lever op til designforudsætningerne og at levere tilstrækkelig dokumentation til operatørens inspektionsregime. Mange tyske teatre vil bede om bevis for BGV-C1-overensstemmelse, selvom udstyret er bygget efter EN 17206.

Nøgle tekniske krav under BGV-C1

Selvom BGV-C1 ikke i sig selv er en designstandard, henviser den til tekniske regler og ulykkesstatistikker, der har indflydelse på designet. For eksempel insisterer den på tilstrækkelige sikkerhedsfaktorer for bærende dele, beskyttelse mod overhastighed og overholdelse af grundlæggende elektrisk sikkerhed. Hvis en hejs er udstyret med en belastningssensor og en sikkerhedsbremse, kan det samlede system demonstrere et højere beskyttelsesniveau.

EN 17206: Den europæiske sikkerhedsstandard for scenemaskineri

EN 17206 (med titlen "Underholdningsteknologi - Scenemaskineri - Sikkerhedskrav og inspektioner") er den harmoniserede europæiske standard, der bruges til at demonstrere formodning om overensstemmelse med maskindirektivet 2006/42/EC for scenemaskineri. Den erstatter ældre nationale standarder såsom DIN 56950 i Tyskland og BS 7905 i Storbritannien, hvilket bringer et enkelt sæt krav i hele Europa.

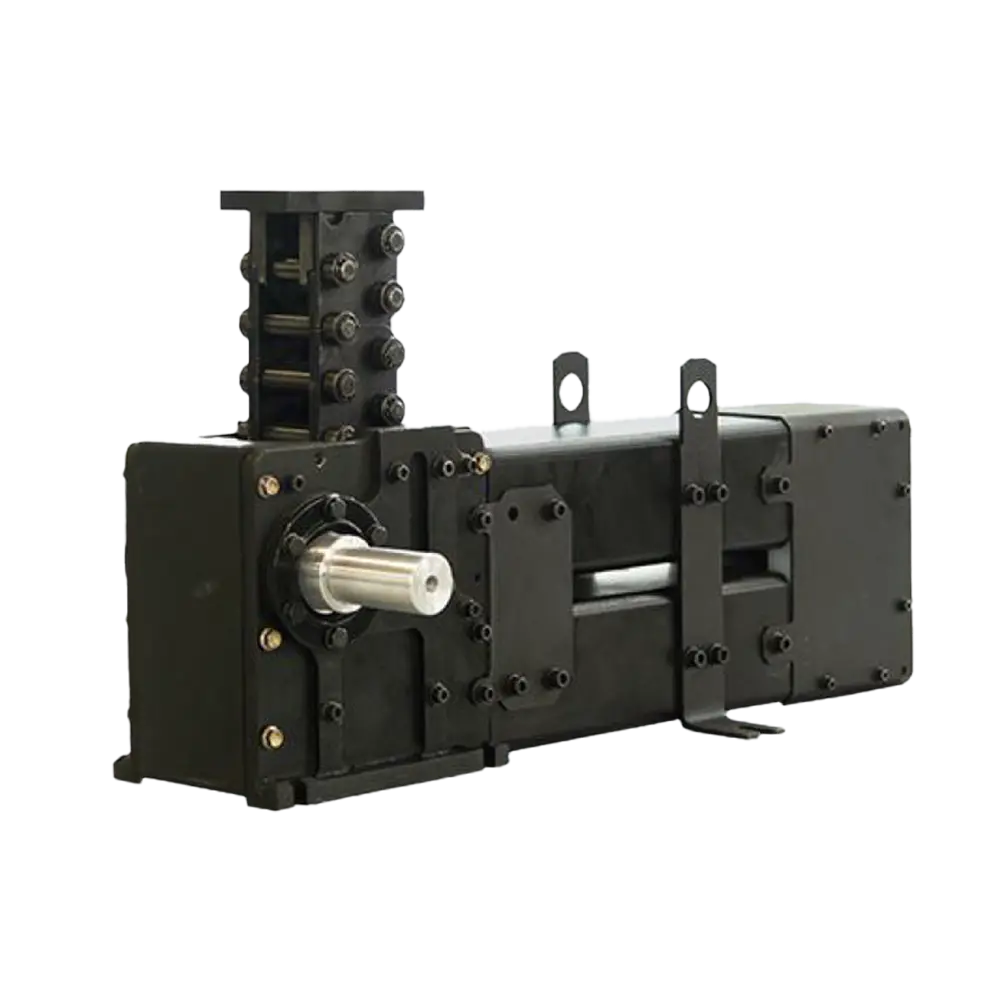

EN 17206 gælder for forskellige typer scenemaskiner: hejseværk, spidsspil, lodrette og vandrette løft, rotorer, brandgardiner og endda komplette kontrolsystemer. Standarden dækker over:

• Strukturelt design og belastningsantagelser, herunder dynamiske kræfter.
• Sikkerhedsfaktorer for ledninger, kæder, aksler og fundamenter.
• Beskyttelse mod faldende last, overhastighed og utilsigtede bevægelser.
• Positionsregistrering, grænseværdier og forespørgsel om sikkerhedsrelaterede funktioner.
• Krav til installation, test og dokumentation.

Hvis en producent oplyser, at deres produkt er i overensstemmelse med EN 17206, hævder den, at det mekaniske og elektriske design er blevet gennemgået i henhold til disse krav. Projektingeniører kan bruge denne erklæring som en del af risikovurderingen for hele spillestedet.

Inspektion og verifikation i henhold til EN 17206

EN 17206 definerer også et sæt inspektioner: typetest for nye produkter og periodiske kontroller under drift. Den giver krav til testbelastninger (typisk 1,25 gange den nominelle belastning for accepttest) og til at verificere, at sikkerhedsfunktioner faktisk stopper maskineriet inden for definerede afstande.

SIL3: Funktionel sikkerhed for styresystemer

SIL, eller Sikkerhedsintegritetsniveau, kommer fra IEC 61508 og relaterede standarder såsom IEC 62061 for maskiner. Det er ikke et lovkrav for hver scenemaskine, men det bliver nødvendigt, når kontrolsystemet bruges til at reducere risikoen. SIL3 er et af fire mulige niveauer (SIL1 til SIL4). I scenemaskineri har kontrolsystemer, der beskytter mennesker mod farer, ofte brug for SIL2 eller SIL3, afhængigt af risikovurderingen.

En SIL3-klassificering betyder, at sikkerhedsfunktionen har stor sandsynlighed for at virke, når det er påkrævet. I kvantitative termer skal den gennemsnitlige sandsynlighed for fejl pr. time (PFH) være mellem 10⁻⁸ og 10⁻⁷. For low-demand-tilstand skal sandsynligheden for fejl ved behov (PFD) være mellem 10⁻⁴ og 10⁻³. For de fleste brugere er det vigtige punkt, at SIL3-kompatible komponenter og arkitektur er konstrueret til at fejle sikkert med redundant registrering, logik og output-stier.

Hvor SIL3 gælder i Stage Machinery

Typiske sikkerhedsfunktioner, der kan tildeles SIL3, omfatter:

• Nødstopsystemer, der afbryder strømmen til bevægelsesdrev.
• Overhastighedsdetektering på højhastighedsløftere.
• Overvågning af endestopkontakter for overkørsel.
• Interlock-systemer på røggardiner og brandgardiner.

SIL er ikke et certifikat for hele maskinen. Det er et krav om en specifik sikkerhedsfunktion, understøttet af en sikkerhedssag (en fil med beregninger, komponentfejlfrekvenser og arkitekturanalyse). En fabrikant bør angive sikkerhedsintegritetsniveauet for hver sikkerhedsrelateret funktion i kontrolsystemet.

Sammenligning af BGV-C1, EN 17206 og SIL3

Tabellen nedenfor opsummerer de vigtigste punkter.

Bemærk, at de tre elementer ikke er alternativer. Du kan bygge en hejs, der overholder EN 17206, dokumentere den i henhold til BGV-C1 og bruge en SIL3-klassificeret nødstopskæde. De fleste professionelle kontrolsystemer integrerer disse krav fra starten.

Sådan anvender du alle tre på et projekt

En fornuftig tilgang er at starte med at anvende EN 17206 som udgangspunkt for mekanisk og elektrisk design. Dette dækker belastningstilfælde, sikkerhedsfaktorer og inspektionsprocedurer. Kontroller derefter, om målstedet er i Tyskland eller ejet af en tysk operatør; i så fald skal du justere accept- og inspektionsregistreringerne med BGV-C1/DGUV V17. Analyser til sidst kontrolsystemet ved hjælp af funktionelle sikkerhedsmetoder. Beslut hvilke sikkerhedsfunktioner der kræver SIL2 eller SIL3 baseret på risikovurderingen.

At bringe standarderne sammen

Den praktiske integration ser normalt sådan ud:

1. Producenten udarbejder en risikovurdering i henhold til EN ISO 12100 og demonstrerer overholdelse af de væsentlige sundheds- og sikkerhedskrav i maskindirektivet via EN 17206.
2. Installatøren eller operatøren tilføjer BGV-C1 inspektionsplanen til overdragelsesdokumentationen og definerer intervaller for årlige eller kvartalsvise kontroller.
3. Kontrolsystemintegratoren analyserer hver sikkerhedsfunktion (f.eks. overhastighed, nødstop) og dokumenterer den opnåede SIL-klassificering, ofte SIL2 eller SIL3.

Når disse trin er gennemført, har maskineriet en klar overholdelseshistorie for europæiske projekter og især for tyske spillesteder.

Spørgsmål du skal stille din leverandør af scenemaskiner

For at undgå dyre overraskelser, stil direkte spørgsmål under indkøb:

• "Kan du give en erklæring om, at dine hejseværker opfylder EN 17206 og angive, hvilke harmoniserede standarder der blev anvendt?"
• "Hvilke SIL-niveauer har du demonstreret for sikkerhedsfunktioner som nødstop og beskyttelse mod overhastighed?"
• "Hvis stedet er i Tyskland, kan du så levere inspektionslogbogen og den tekniske dokumentation, der kræves af BGV-C1 / DGUV Vorschrift 17?"
• "Har du referenceprojekter, hvor disse standarder blev accepteret af en lokal myndighed eller af en TÜV-revisor?"

At få klare, skriftlige svar adskiller ægte overholdelse fra papirarbejde, der blot ser lovende ud.

I sidste ende svarer BGV-C1, EN 17206 og SIL3 på forskellige spørgsmål. BGV-C1 fortæller dig, hvordan spillestedet skal håndtere sikkerheden. EN 17206 fortæller dig, hvordan maskineriet skal bygges. SIL3 fortæller dig, hvor pålidelige sikkerhedskontrollen er. En stærk specifikation vil omfatte alle tre, fordi moderne scenemaskineri forventes at være mekanisk forsvarligt, lovligt og funktionelt sikkert.
